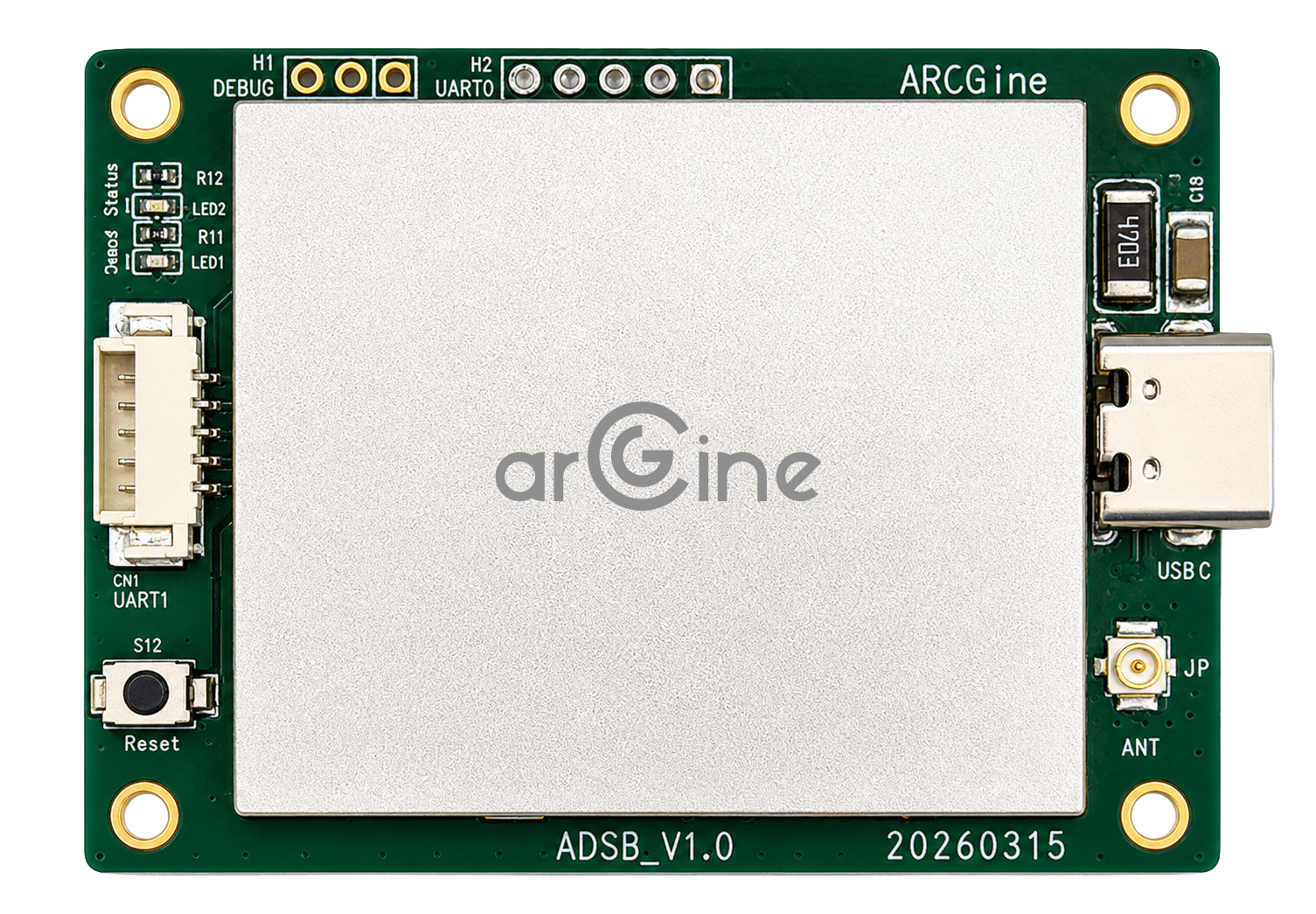

ADS-B接收模块是一款小尺寸、低功耗模块，可提供周边空域态势感知监视。模块通过串口输出原始 ADS-B 报文、或飞机明文信息（ 飞机识别号 ICAO、航班号、经纬度、高度、航速、航向等），支持ADSB信号检测及指示功能。模块内置两级声表滤波器和一级低噪声放大器，可以有效滤除空间信道中大部分的带外噪声以获得更好信噪比，典型接收灵敏度达-98dBm。
接收灵敏度-98dBm，监视距离约250km
电压
功耗
接收灵敏度
监视距离
目标处理能力
天线接口
通信接口
报文格式
尺寸
＞100批目标
XH1.25-5P端子：串口3.3V TTL电平 UART数据格式：N,8,1
波特率范围9600-921600
3.7V – 9V
< 0.35W
视距250km@5dBi天线
IPEX 1代，阻抗50Ω
-98dBm
50mm x 38mm x 4.5mm
*与安装位置与无人机见无线视距条件有关
可提供周边空域态势感知监视

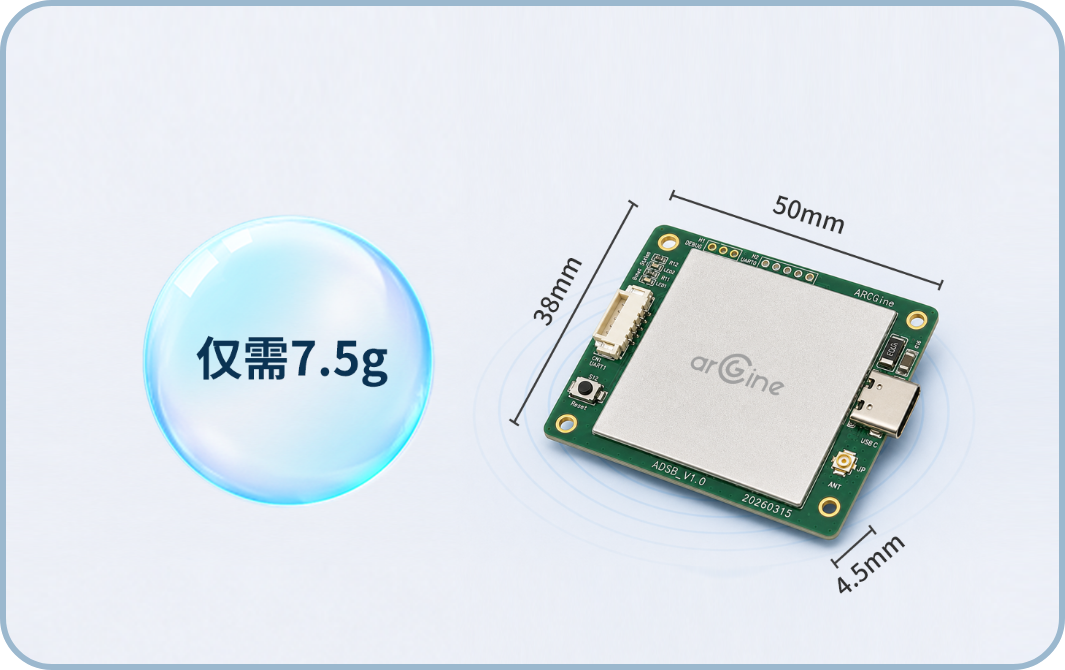

小尺寸 50× 38× 5mm（重7.5g）
低功耗 （约55mA @ 5V 输入电压供电)
USART TTL 电平数据接口，波特率 9600-921600 之间
天线集成防雷电

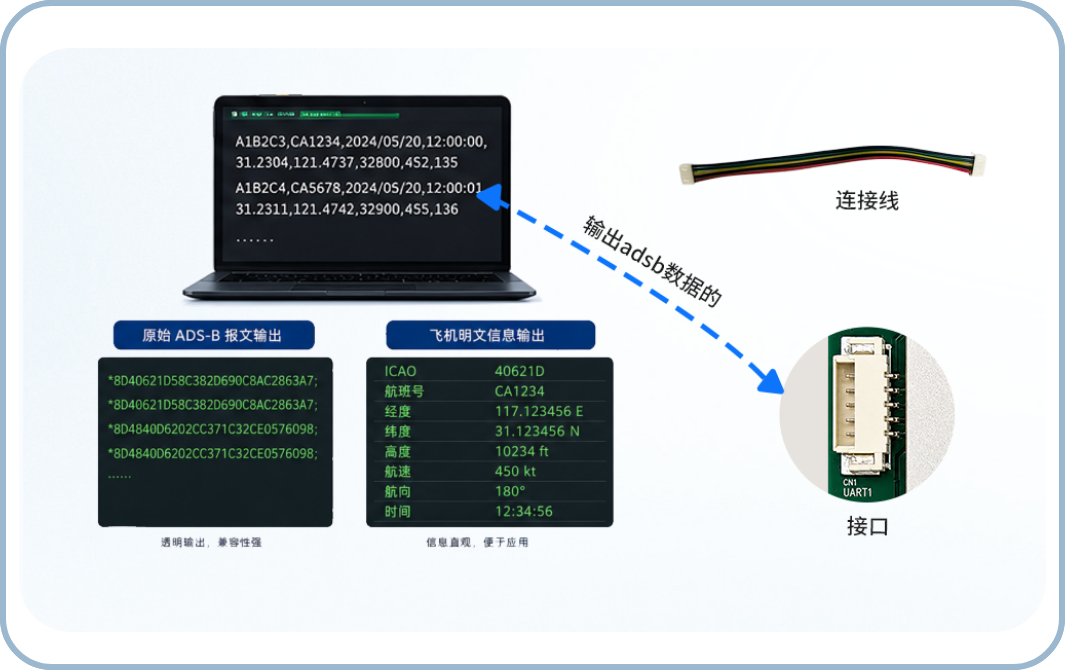

ADS-B原始报文（只输出DF17/DF1报文，或输出全部S模式报文DF0/DF4/DF5/DF11/DF16/DF17/ DF18/ DF20/DF21，可带信号强度标志）
重量
7.5g
工作温度
-40℃ 至 +85℃
ADS-B 信号接收器

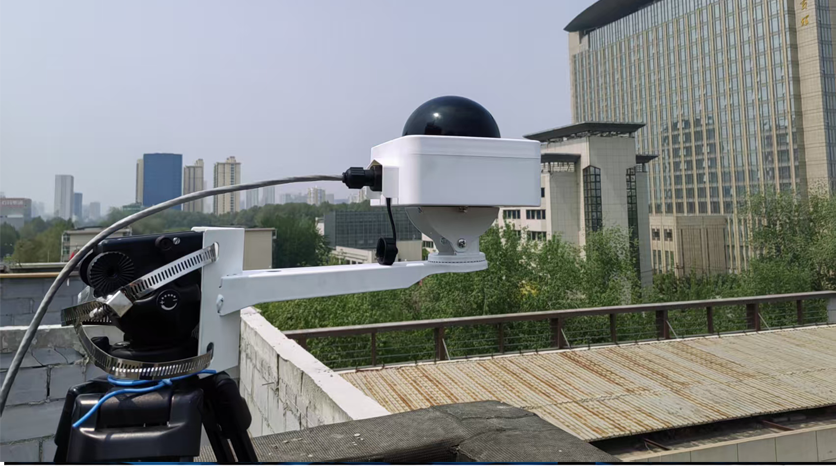

地面设备，虚拟雷达
空中避障，无人机碰撞风险监测
空域监测
